Ottimizzazione del sistema di tenuta a gas secco - stabilizzazione della contropressione della tenuta esterna
EthosEnergy è stata contattata dall'operatore di un compressore booster offshore utilizzato in un giacimento di gas in via di esaurimento, che ha riscontrato piccole perdite e basse pressioni nello sfiato primario.
- Obiettivi
-
- Aumenta la potenza in uscita
- Settori
-
- Petrolio e gas
- Asset
-
- Compressori
- Sede
Panoramica del progetto
EthosEnergy è stata contattata dall'operatore di un compressore booster offshore utilizzato in un giacimento di gas in esaurimento, che ha riscontrato piccole perdite e basse pressioni nello sfiato primario.
Per mantenere una pressione di esercizio stabile per il sistema di sfiato primario, EthosEnergy ha consigliato l'implementazione di un sistema di stabilizzazione della contropressione della tenuta esterna.
Questo sistema autoregolante aumenterà il flusso verso lo sfiato primario per le normali condizioni operative, il che stabilizzerà il monitoraggio della tenuta durante le condizioni transitorie. Il flusso aggiuntivo verrà disattivato quando la pressione dello sfiato primario aumenta verso i livelli di allarme e di scatto.
Descrizione del problema
Dall'esperienza maturata sui compressori funzionanti a pressioni di aspirazione inferiori (< 20 barg) è noto che le configurazioni con tenuta a gas secco in tandem senza gas di tenuta secondario possono presentare basse perdite e basse pressioni nello sfiato primario.
Durante il funzionamento a pressioni più basse, le perdite di tenuta sono molto basse, soprattutto per le moderne tenute a gas secco bidirezionali, e possono causare un ingresso di gas di processo insufficiente nello sfiato primario per fornire una pressione di esercizio stabile per la tenuta a gas secco esterna (secondaria) e la valvola di controllo della pressione dello sfiato primario.
La soluzione EthosEnergy
Per mantenere una pressione di esercizio stabile per il sistema di sfiato primario per questa configurazione, EthosEnergy consiglia l'implementazione di un sistema di stabilizzazione della contropressione della tenuta esterna.
Questo sistema autoregolante aumenterà il flusso verso lo sfiato primario per le normali condizioni operative, il che stabilizzerà il monitoraggio della tenuta durante le condizioni transitorie. Il flusso aggiuntivo verrà disattivato quando la pressione dello sfiato primario aumenta verso i livelli di allarme e di scatto.
Punti salienti del progetto
Problema del sistema di tenuta nel campo di gas in esaurimento
Stabilizzazione della contropressione della guarnizione
Protezione completa della guarnizione funzionale durante l'avvio
Oltre alle condizioni operative ottimizzate della guarnizione esterna
Soluzione
Applicabile a tutti i compressori dotati di guarnizioni tandem a gas secco senza spurgo intermedio del labirinto
Modifiche richieste
- Includere la valvola di ritegno nella linea di alimentazione del gas di tenuta primaria comune
- Includere un regolatore di pressione (chiuso in caso di guasto) con relativo indicatore di pressione nella linea di alimentazione comune.
- Includere valvola di ritegno e valvola a spillo con dispositivo di bloccaggio nelle singole linee di alimentazione
- Modificare parti di tubazioni esistenti per includere punti di collegamento
- Modifiche ai controlli per forzare l'apertura della valvola di controllo della contropressione della torcia durante lo scarico del compressore a una pressione di tenuta di 0,5 bar al di sopra della pressione impostata
Area applicabile
Tutti i compressori dotati di problemi di stabilizzazione della contropressione, come con guarnizioni tandem a gas secco senza spurgo intermedio del labirinto. Tra le altre aree di applicazione, questa area problematica è spesso identificata con i compressori installati su giacimenti di gas offshore in via di esaurimento.
Risultati chiave
I risultati principali del progetto includono una maggiore affidabilità e disponibilità del compressore, una riduzione delle perdite di produzione e un consumo stabile del gas di tenuta.
Scopri di più
-
Compressori

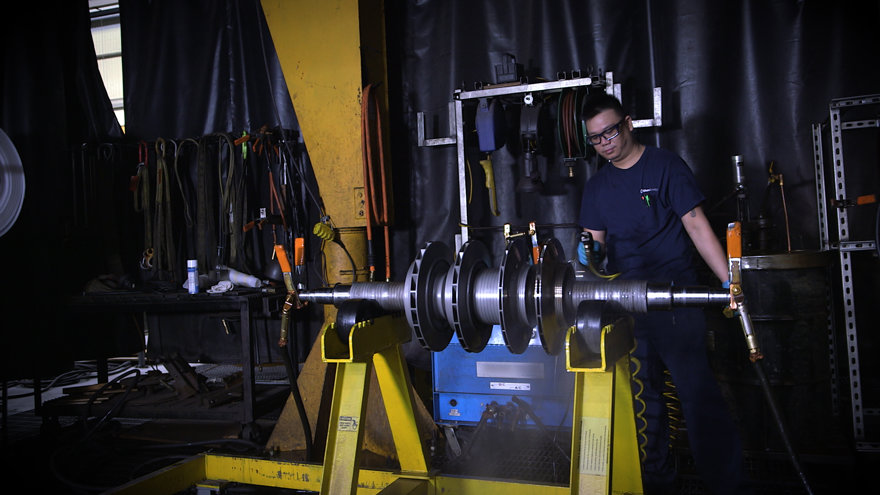

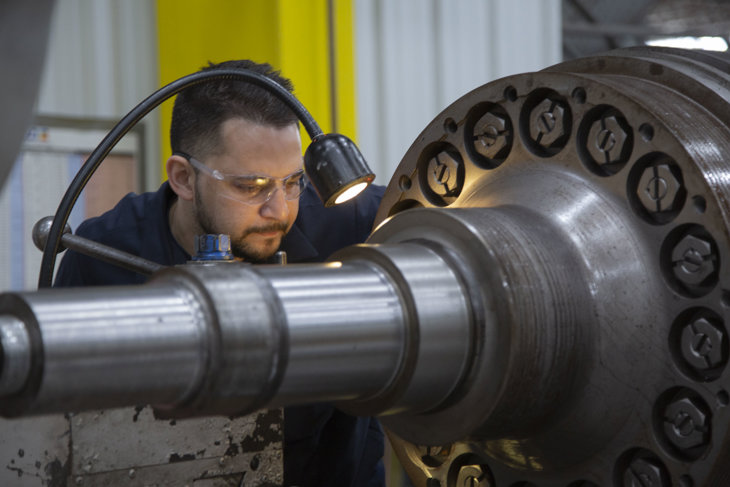

Possiamo ispezionare, riparare, sottoporre a reverse engineering e ricostruire compressori centrifughi, assiali e a ingranaggi integrali di qualsiasi OEM.
-
